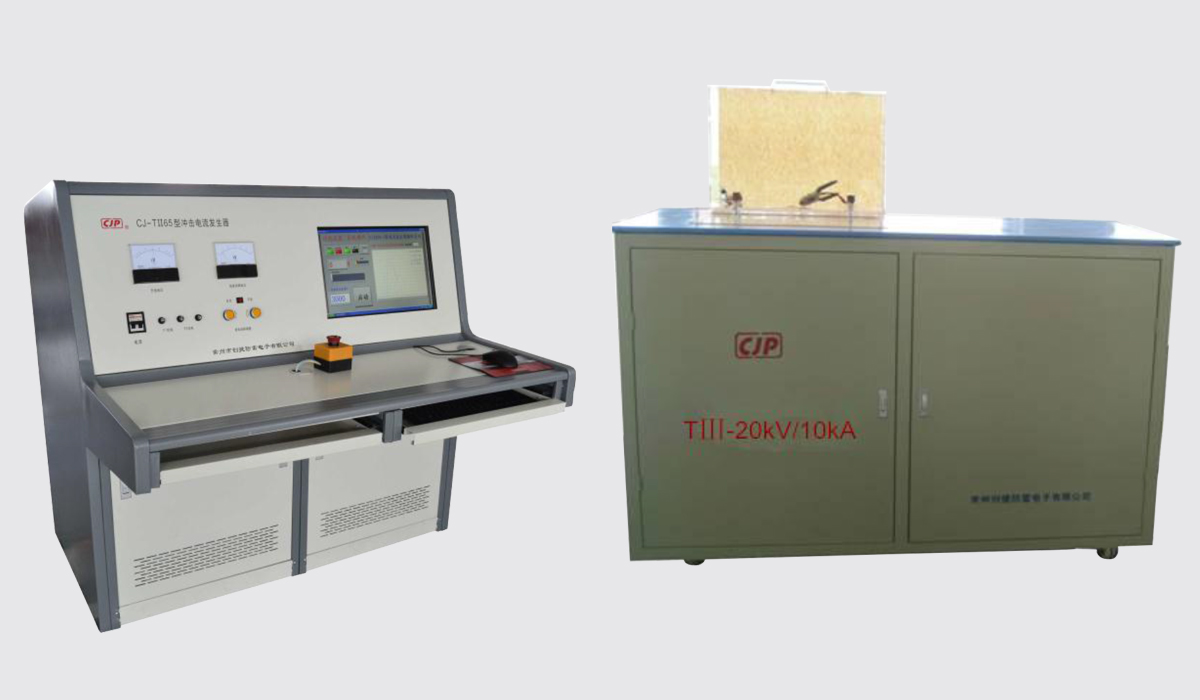

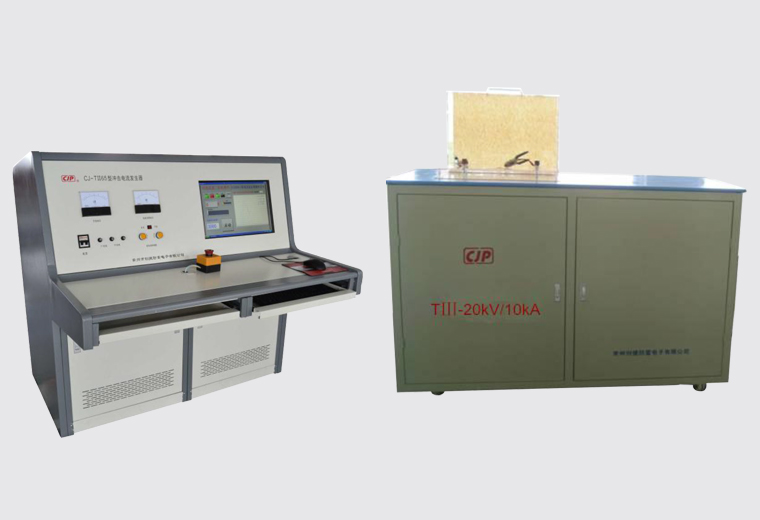

      CJ-TⅢ型20kV/10kA組合波發生器






        產品描述











	CJ-TⅢ型 20kV/10kA 組合波發生器




一．適用范圍

  CJ-TⅢ型組合波發生器是按照 IEC61643-11，IEC61000-4-5， GB18802.1 等技術標準的規定，以及客戶提出的參數要求專門設計的沖擊發生器。本發生器適用于電涌保護器、漏電保護開關插座（GFCI）、電度表等電器的在加交流偏壓下的沖擊抗擾性檢查。











	二．技術指標


2.1 波形公差符合 IEC61000-4-5 、GB/T17626.5-1999 :

      開路電壓 1.2/50: 1.2 μS±30%， 50μS±20%，

      短路電流 8/20: 8μS±10% 20μS±10%，

      電流波和電壓波若有反極性振蕩不大于峰值的 30%，

      波形考核條件: (1) 輸出端開路（≥10kΩ）: 考核電壓波;

         (2) 輸出端短路 (＜0.1Ω）: 考核電流波;

2.2 回路阻抗：

     虛擬阻抗為： 2Ω±0.25Ω

2.3 輸出電壓范圍: 2 ~20kV，輸出電流范圍：1~10kA

2.4 沖擊電流波形在屏幕中直接顯示，誤差±3%。

2.5 放電開關

     點火系統采用三球間隙放電開關

     球隙距離可手動及自動調整

2.6 動作負載試驗

     配置交流偏壓電源及退耦網絡，輸出偏壓范圍；50—750V（誤差±5%） 電流：5A

     沖擊放電與交流電源 Uc的相位跟蹤觸發，0—360°任意編程設定，誤差±5°

     動作負載試驗去耦網絡，符合 IEC61000-4-5。

2.7 浪涌沖擊方向設有 “正向”，“負向”兩種。

     浪涌沖擊方式設‘單次沖擊’或按設定的間隔時間和沖擊次數‘自動沖擊’，達到設定的次數后自動停止。沖擊次數設定： 1~9999 次。 間隔時間設定: 20S~300S。

2.8 操作系統

     采用本公司全自動控制系統為沖擊發生器提供各種數據采集與控制，完全滿足沖擊試驗的各種功能，上位機采用大屏液晶人機對話控制，下位機采用編程控制器為核心，實行全自動智能控制。各種數據及波形的采集經光隔離送控制系統處理，由屏幕顯示其各種參數。

2.9 供電電源 AC 220V， 50HZ， 10kVA。電壓穩定性由用戶電網保證

2.10 復合波發生器尺寸：1800×2250×1800

       控制柜尺寸：1450×1120×720

2.11 重量: 約 500Kg。
